一、產品配置
|
名稱 |
數量 |
單位 |
|
主機 HVS-1000A |
1 |
臺 |
|
X-Y電動工作臺（內置光柵） |
1 |
個 |
|
10× 物鏡 |
1 |
只 |
|
40× 物鏡 |
1 |
只 |
|
測量顯微目鏡 |
1 |
只 |
|
維氏金剛石壓頭(HV) |
1 |
只 |
|
通訊接口RS232C |
1 |
個 |
|
打印機接口 |
1 |
個 |
|
700-800 HV1標準測試塊 |
1 |
塊 |
|
400-500 HV0.2標準測試塊 |
1 |
塊 |
|
精密平口鉗 |
1 |
個 |
|
細軸試臺 |
1 |
個 |
|
薄板試臺 |
1 |
個 |
|
電源線 |
1 |
根 |
|
保險絲 |
2 |
個 |
|
一字螺絲刀 |
1 |
把 |
|
十字螺絲刀 |
1 |
把 |
|
內六角校棒 |
1 |
根 |
二、產品特點：
l 電動工作平臺的控制，可定點移動、定序移動、坐標移動和硬度硬化層測量的折線或交叉移動等，在控制軟件完成所有打壓作業后，系統自動回到原點，并使用鼠標進行測量。
三、產品參數
|
內容 |
參數 |
|
|
試驗負荷 |
gf：10、25、50、100、200、300、500、1000（1K） |
|
|
|
mN：98.07、245.2、490.3、980.7、1961、2942、4903、9807 |
|
|
加載方式 |
電動驅動、自動完成加、卸試驗負荷 |
|
|
試驗負荷保持時間 |
0-99秒 |
|
|
壓頭、物鏡轉換 |
自動 |
|
|
顯微鏡物鏡倍率 |
測量用：40× 觀察用：10× |
|
|
數字式 目鏡 |
倍率 |
10× |
|
|
刻劃線 |
基準零線和瞄準線（手輪驅動） |
|
|
數顯分辨率 |
0.03μm |
|
d1、d2測量方式 (光路轉換) |
手動轉動測量目鏡 (手動拉桿轉換) |
|
|
試樣最大尺寸 |
高度：75mm |
|
|
電動工作臺 （內置光柵，自動復位） |
尺寸：110×110mm |
|
|
|
最大移動量：50mm |
|
|
|
重復定位精度：0.4um |
|
|
|
導軌:交差滾柱導軌 |
|
|
|
最大負載:10kg |
|
|
儀器操作方式 |
液晶屏顯示（含鍵盤面板） |
|
|
精度 |
壓痕長度數字顯示分辨率：0.1μm |
|
|
|
硬度數字顯示取0.1HV |
|
|
攝影通道 |
有 |
|
|
打印機 |
有 |
|
|
RS232C |
有 |
|
|
外形尺寸 |
470×320×500mm |
|
|
重量 |
40kg |
|
四、軟件功能及配置

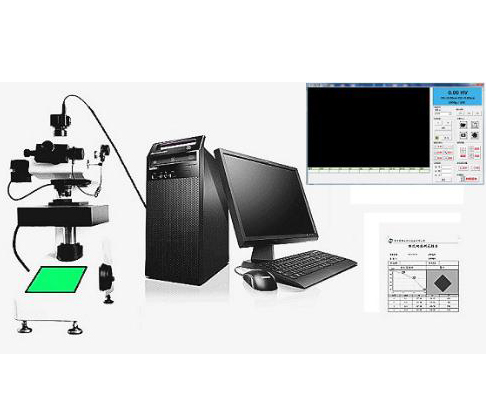

該系統是在自動轉塔顯微硬度計基礎上，增加X－Y自動步進工作臺的控制，直接對硬度計進行控制和數據通訊，包括物鏡與壓頭自動轉換，控制自動加荷卸荷，單個壓痕或連續多個壓痕，設定步進距離，步進移動的模式，軟件自動記錄壓痕直徑與硬度值，自動繪制深度與硬度梯度的X—Y坐標曲線圖，自動進行硬度標尺轉換，準確確定和設置壓痕位置與試樣邊緣的距離，提供word和excel格式的測試報告，可按需求方便地插入試樣表面金相組織的圖像和硬度值曲線圖，用于測定滲碳層、電鍍層深度、氮化層、細小零件等金相組織結構的硬度測量，適用于熱處理、科研單位、大專院校、軸承等檢測企業。
l 該系統支持windows2000、windows XP、win7 32位、win7 64位、win8操作系統
l 可與10g-50kg維氏硬度計配合使用
系統功能介紹：
1.圖像采集功能.
可通過數碼攝像機把硬度計上壓痕圖像時時采集到計算機。
2.硬度測量功能
提供自動尋點測量,手動四點測量,手動四線測量功能。
3.硬化層深度測量功能
由試樣截面的邊緣向心部依次打點,可形成硬度及硬化層深度的變化曲線圖. 曲線圖可反映整個測量過程的曲線變化,根據線性關系,軟件自動精確得出有效硬化層深度。
4.硬度換算功能
可根據測得的HV值自動查表換算HRC.HRA.HR15N.HR30.HR45N.抗拉強度等。

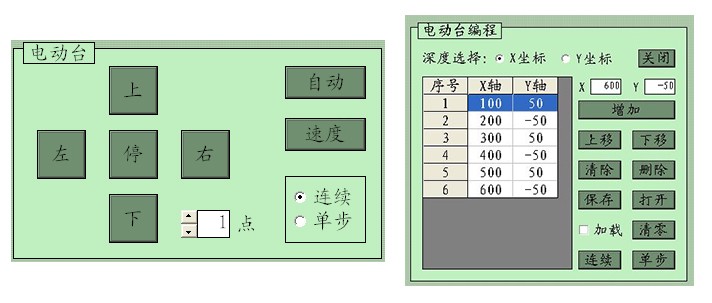

5.自動控制功能
電動工作平臺的控制，可定點移動、定序移動、坐標移動和硬度硬化層測量的折線或交叉移動等，在控制軟件完成所有打壓作業后，系統自動回到原點，并使用鼠標進行測量。軟件可時時檢測硬度計當前試驗力.當前保荷時間.當前鏡頭倍數,準確的顯示在軟件里,測量前無需人工手動設置。
6.自動出具圖文報告功能
報告格式可任意修改,報告中可自動傳入硬度曲線圖和菱形圖片,可直接A4紙打印輸出,可輸出EXCEL存檔。
